水平尺的種類
        水平尺是一種測量小角度的常用量具，有框式水平尺和鉗工水平尺2種

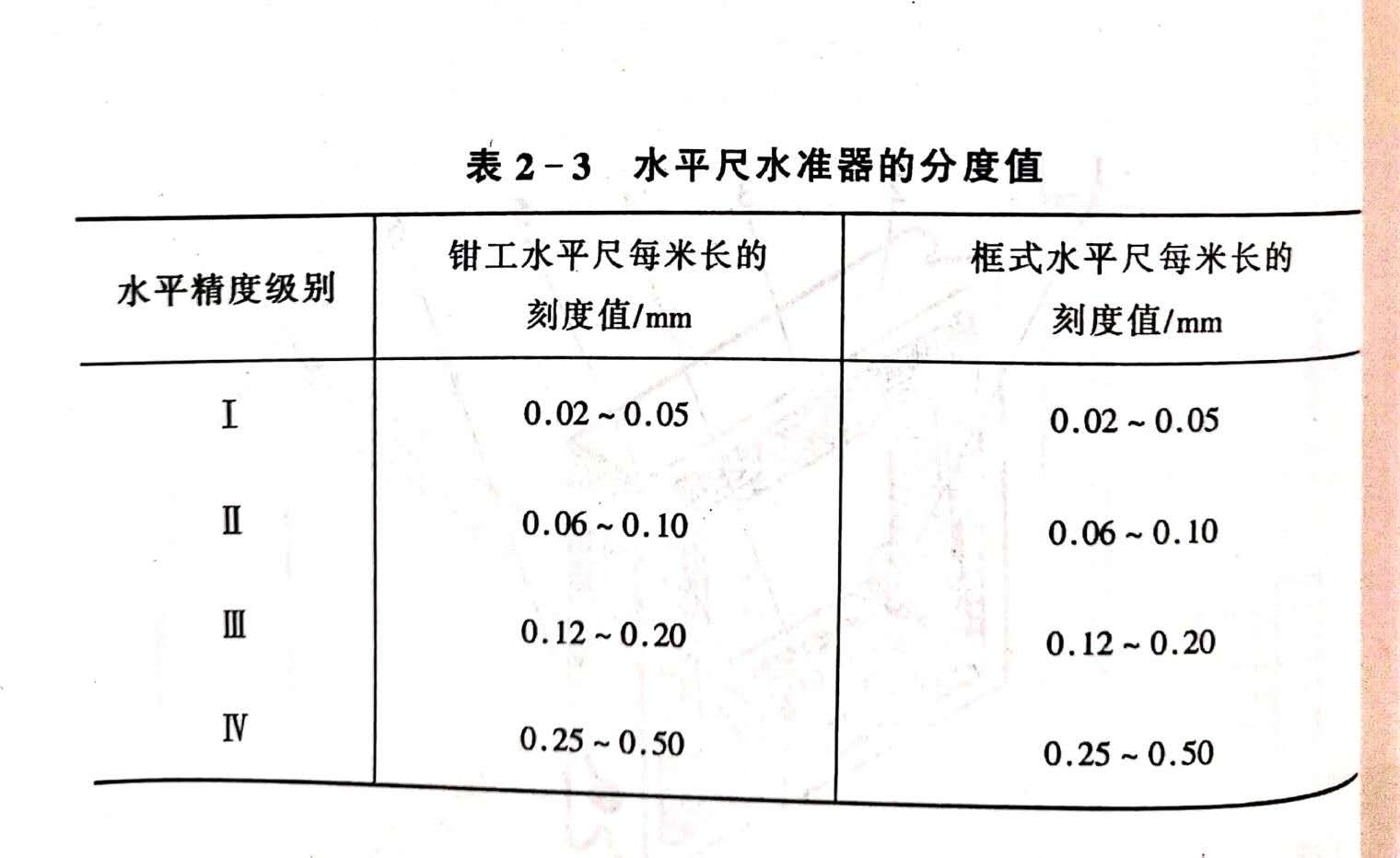

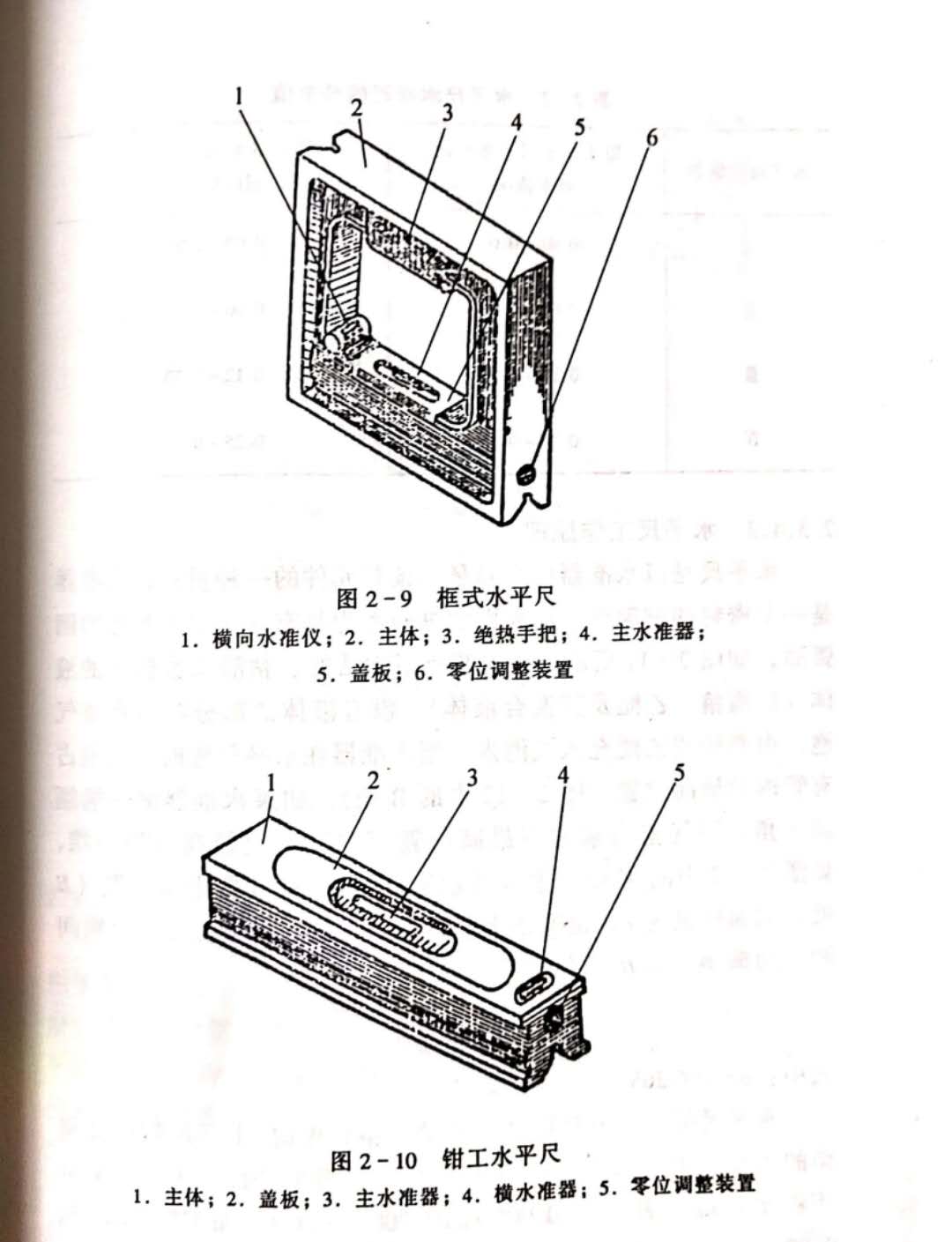

       (1)框式水平尺。框式水平尺結構如圖2-9所示。在設備安裝工作中利用框式水平尺來校驗設備的水平度和垂直度最為方便。它是一個四邊形的金屬架，在主體的底麵及其一個輔助側麵都有一個棱柱形的槽，以便將水平尺放在圓柱形表麵上。橫向水準器1用於校正水平尺本身在垂直平麵上配置的正確度；主水準器4供校驗之用，是主要的。其各級精度的刻度值可參考表2-3。        (2)鉗工水平尺。鉗工水平尺的外形如圖2-10所示。主水準器3是主要的，用於校驗。橫水準器4為指示測量時水平尺放置是否有橫向傾斜瑞福祥帶鋸機。在主體(金屬架)1下的工作表麵具有棱形槽，以便將水平尺
放在圓柱形表麵上。其各級精度的刻度值可參考表2-3。 水平尺工作原理

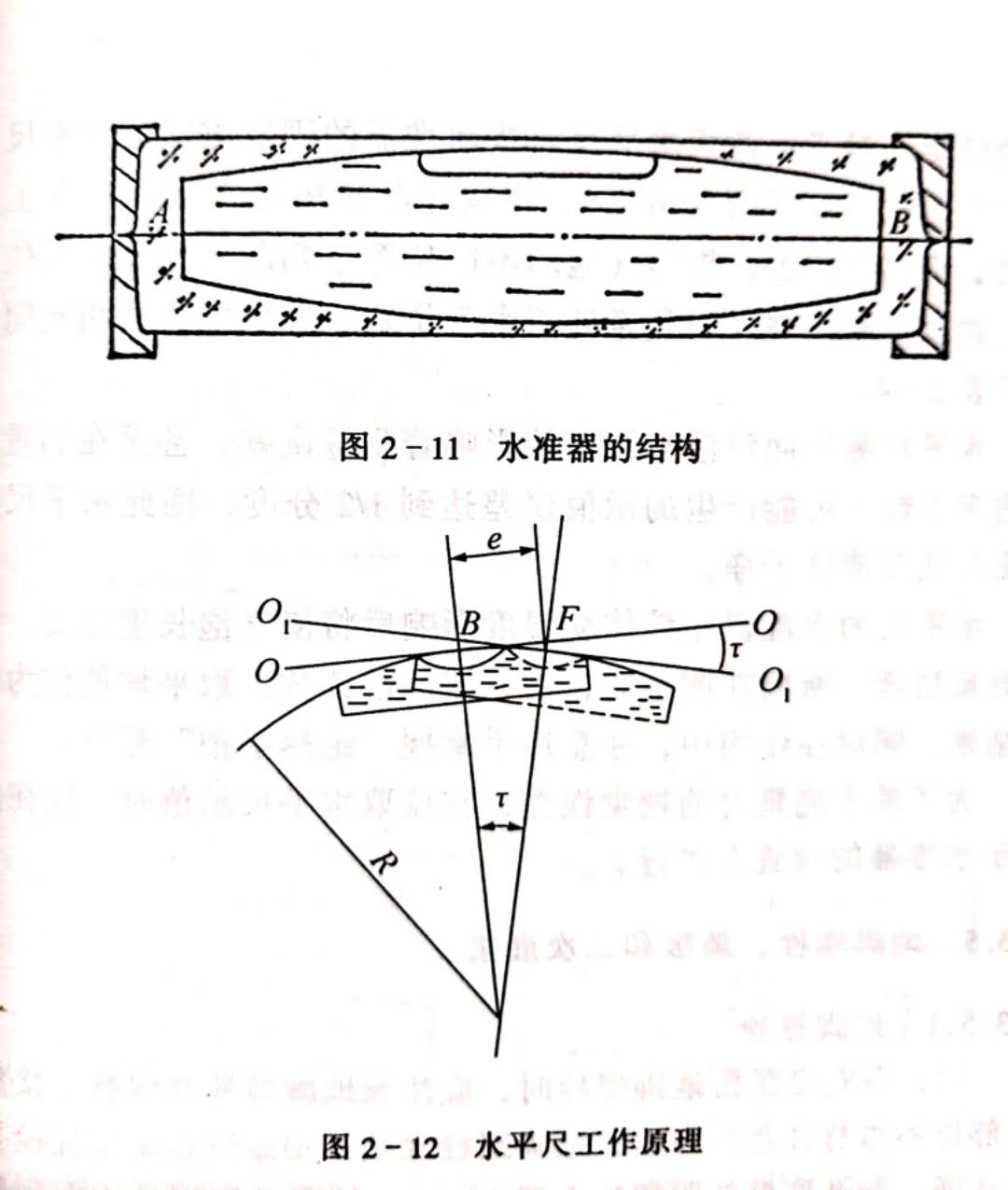

        水平尺是以水準器作為測量和讀數元件的一種量具。水準器是一個密封的玻璃管，內表麵的縱斷麵為具有一定曲率半徑的圓弧麵，如圖2-11所示。管內裝有不凍結的、粘滯係數較小的液體(如酒精、乙醚及其混合液體)，沒有液體的部分叫做水準氣泡，由酒精或乙醚充入氣泡內。當水準器在水平位置時，氣泡占有管內的最高位置(圖2-12中的B處)。如果水準器的一端傾斜τ角，則氣泡力求占有最高位置而移到位置較高的那一端，如圖2-12中的F處(虛線所示)。氣泡與水準器中間位置(B處)的偏移量為e，也就是水準器刻線間距。傾斜角x、刻線間距e與曲率半徑R間有如下關係 e
R
式中:p=206265。

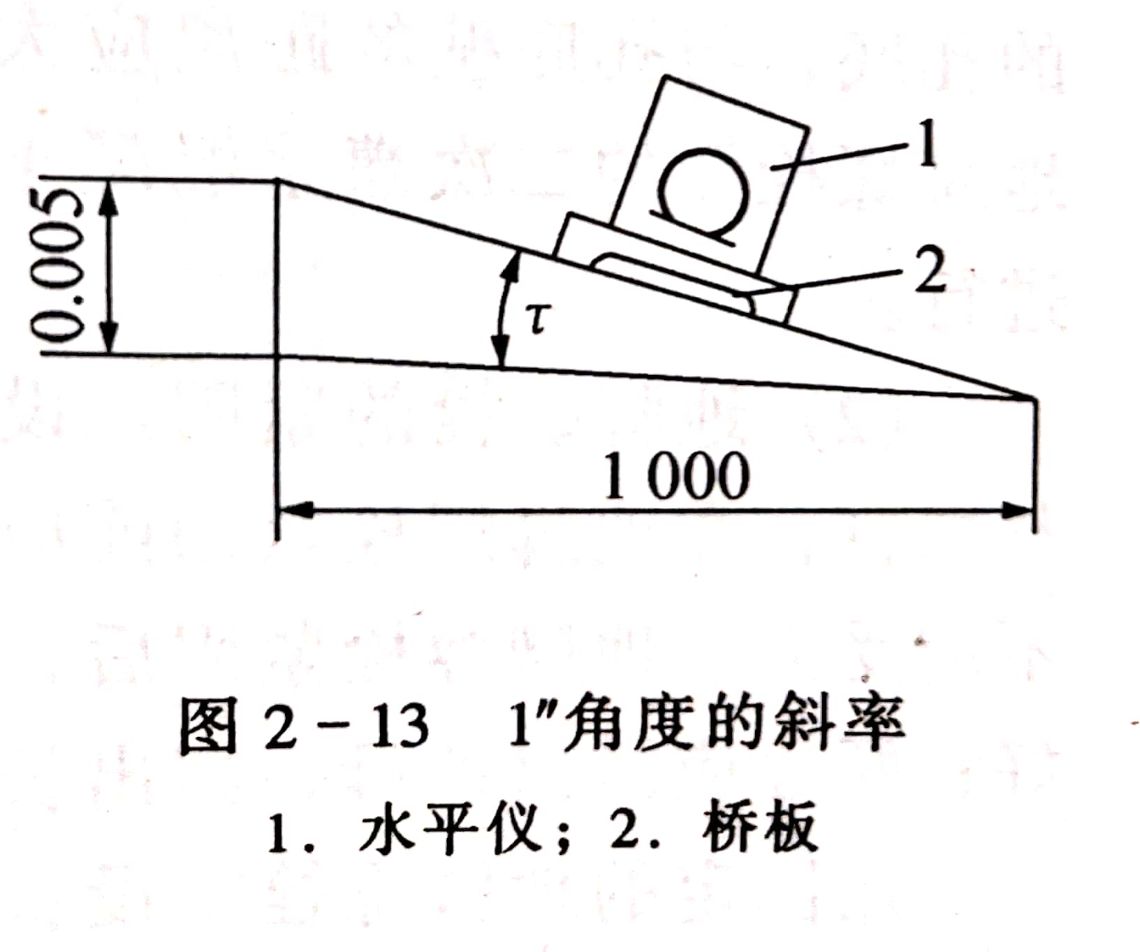

        水平尺的刻度值是指氣泡移動一格刻度時，水平尺所需傾斜角的大小。由於水平尺的使用傾斜角r很小，因此，水平尺又可用斜率表示為00m0m.01m100mn和0.025mm/1000m如圖2-13所示。 水平尺的用途
        水平尺在機械和儀表製造中，用於測量相對於水平位置的傾斜角、機床及其他類型設備導軌麵的平麵度和直線度、設備安裝的水平位置和垂直位置。
水平尺的使用注意事項

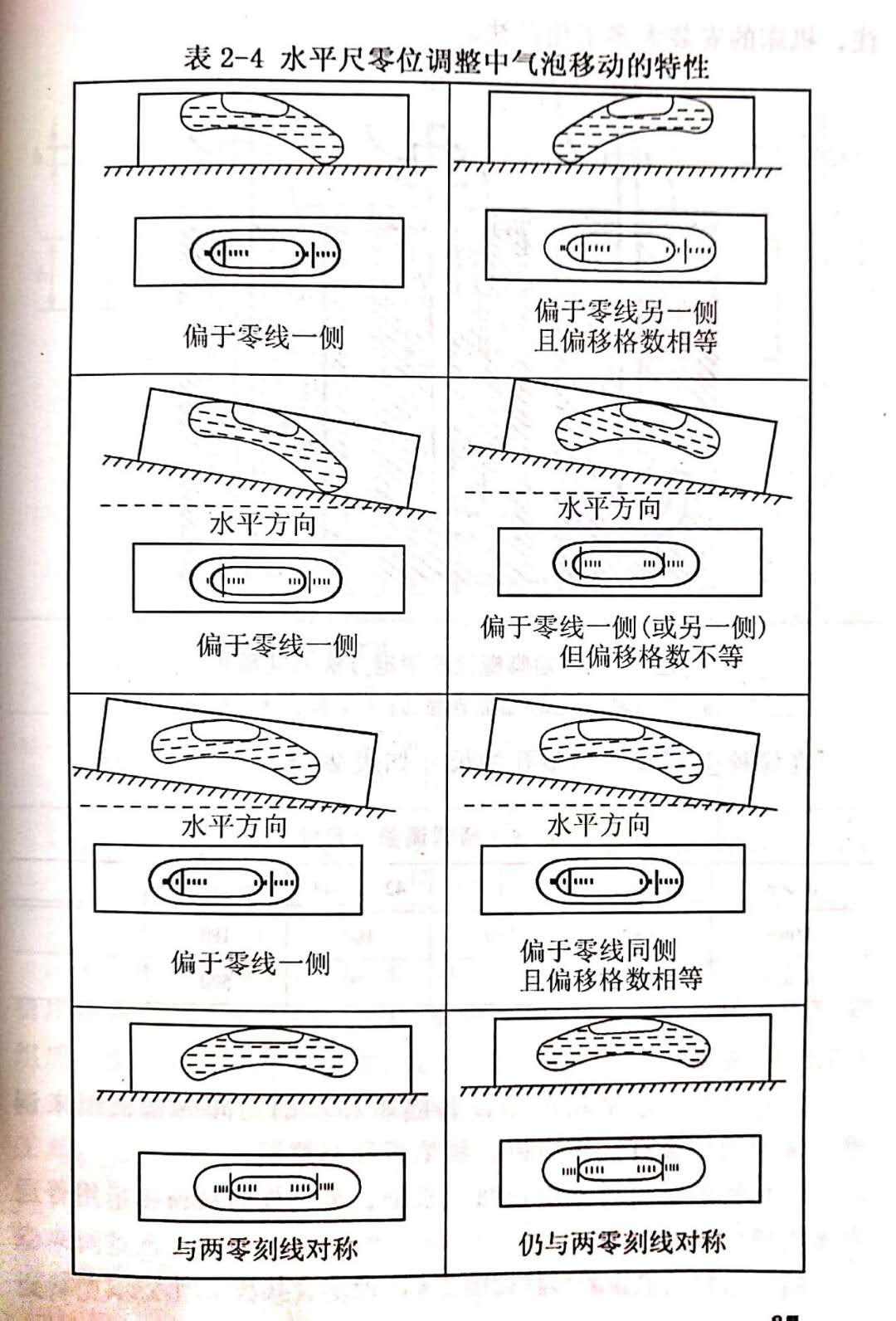

        在應用水平尺進行測量前，應檢查其零位是否正確，如果零位不正確應該進行調整，以保證測量的精度。對於可調式水平尺(按水準器的固定方式，水平尺時分為可調式和不可調式兩種)，在實際測量中可按水平尺在工件表麵的不同方向上，根據氣泡的不同位置來判斷水平尺的零位是否正確及被測工件表麵是否處於水平位置。鑒別方法及相互間關係見表2-4。         水平尺測量麵清潔與否直接影響著測量誤差，甚至在測量麵上沾有塵粒，可能產生的示值誤差達到1/2分度，因此水平尺測量麵應認真清洗幹淨。水平尺的水準器中液體受溫度影響後將使氣泡長度改變，影響測量精度，所以在測量時，由氣泡兩端讀數，取平均值作為測量結果。同時在使用中，注意用手拿握“絕熱手把”部分。
       為了減少測量時的視覺誤差，在讀取水平尺示值時，應在垂直於水準器的位置上進行。
